Монтаж кровли из профнастил собственными силами

Опубликовано: 03.09.2018

Монтаж кровли из профнастила

Содержание статьи

Металлический профнастил является востребованным материалом для кровли, который отличается доступной ценой, удобством монтажа и высокой износостойкостью. Столь широкая популярность данного материала в наши дни обусловлена тем, что профнастил не требует дополнительной обработки, имеет небольшую массу и легко режется. Чтобы осуществить монтаж кровли из профнастила своими руками, не требуется специальных строительных навыков или дорогостоящего инструмента.

Монтаж профнастила ( металлопрофиля )своими руками. Мой первый опыт и ОШИБКИ при монтаже!.

В целом кровля из профнастила своими руками выполняется довольно быстро. Данный материал поставляется в виде стальных профилированных листов с цинковым гальваническим и полимерным покрытием. При нарушении защитного слоя (глубоких царапинах, открытых линиях реза) будущая кровля будет подвержена коррозии и преждевременному износу. Именно поэтому при монтаже кровли следует быть аккуратными, работать в обуви с мягкой подошвой и не оставлять отрытых для природных осадков линий реза.

Монтаж металлопрофиля своими руками - особенности о которых мало кто рассказывает

Крепится профнастил для кровли на деревянную обрешетку. Для этого применяются хорошо просушенные доски с обработкой антисептическими составами. Также можно использовать стальные прогоны. При этом высота гофры листа должна быть не менее 4 см. Если скат крыши небольшой, желательно купить профнастил, длина которого превышает размеры ската. В этом случае будут исключены поперечные стыки листов, и влагостойкость кровли увеличится.

Рис. 1 — Монтаж профнастила с нахлестом

 Нг – размер нахлеста горизонтального; Кс – размер свеса карнизного.

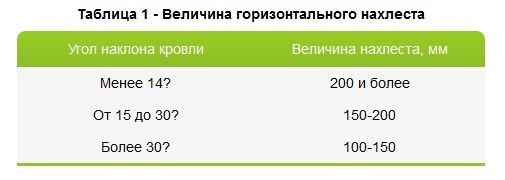

Когда длина ската крыши превышает максимальные размеры листа профнастила, материал необходимо монтировать с нижнего угла в горизонтальном направлении. Таким образом, верхний лист будет ложиться внахлест на нижний, исключая протекание во время дождя. Размер горизонтального нахлеста подбирается с учетом угла наклона ската (см. таблицу 1).

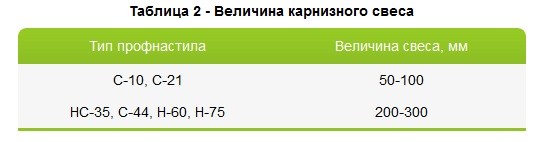

В случае, когда скат кровли имеет нетипичную форму (треугольную, трапецеидальную), желательно перед монтажом рассчитать выкладку листов и раскрой на бумаге. Размеры свеса листа рассчитываются в зависимости от типа профиля (см. таблицу 2). Если на доме будет устанавливаться водосточная система, свес должен составлять около 4 – 5 см.

Как крепить профнастил: подбор метизов, технология монтажа.

Выполняя монтаж профнастила своими руками, изначально необходимо выровнять первый лист по торцу, оставляя рассчитанный карнизный свес. Крепится профнастил при помощи саморезов с установкой у конька уплотнительной шайбы. Следующий лист монтируется внахлест и выравнивается по горизонтали с первым. Далее листы кровельные между собой скрепляются саморезами с уплотнительными накладками. После скрепления нескольких листов профнастил выравнивается по линии карниза, прикрепляется к обрешетке, после чего монтируется следующий горизонтальный ряд.

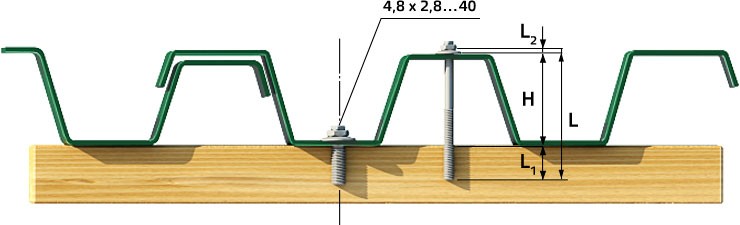

К обрешетке профнастил для кровли крепится внизу гофры, как показано на рисунке 2, а конек закрепляется через верхний гребень. Длина самореза (L) варьируется в зависимости от высоты гребня материала и рассчитывается по следующей формуле:

L = H + L1 + L2,

где L – длина метиза (самореза), мм; L1 – длина части профиля, который врезается в обрешетку (примерно 25 – 30 мм), мм; H – высота профиля листа, мм; L2 – суммарная толщина шайбы и уплотнителя (около 4 мм), мм.

Рис. 2 – Установка профнастила на обрешетку.

При монтаже нескольких листов профнастила для кровли нахлесты рекомендуется обработать силиконовыми или тиоконовыми герметиками для предотвращения протечек кровли. Применение сварки или газовой резки для работы с профнастилом запрещено. Также не рекомендуется использовать для крепления гвозди, т.к. при порывах ветра лист профнастила может оторваться. Крепление одного квадрата профнастила обычно требует 5 – 7 крепежных элементов (саморезов).

Гидроизоляция и пароизоляция кровли из профнастила.

Чтобы обеспечить необходимую герметичность, монтаж кровли из профнастила своими руками предусматривает выполнение гидроизоляционных работ. Для этого снизу от карниза по направлению к коньку укладывается пароизоляционная пленка горизонтальными рядами. В целом гидроизоляция кровли из профнастила позволяет избежать следующих проблем: появление конденсата, преждевременный износ обрешетки, протечки, промерзание и появление плесени.

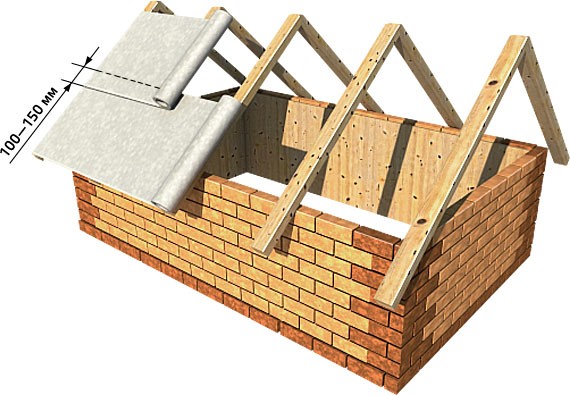

Рис. 3 – Гидроизоляция кровли из профнастила.

При укладке пароизоляционной пленки несколькими рядами необходимо учитывать припуск на провисание (около 20 мм) и нахлест листов (100 – 150 мм). Чтобы обеспечить герметичное соединение рядов, стыки проклеивают специальной монтажной лентой.

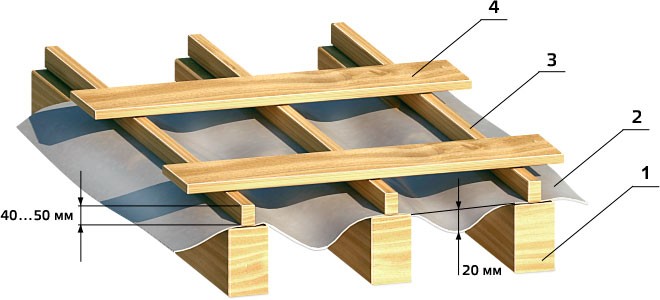

Рис. 4 – Установка гидроизоляции под обрешетку.

стропильная нога; паропроницаемая пленка для гидроизоляции; контробрешетка; обрешетка.

В нежилых строениях для гидроизоляции кровли можно использовать толь, пергамин или рубероид. При монтаже кровли из профнастила должны присутствовать вентиляционные зазоры между обрешеткой или коньком и гидроизоляционным материалом, а также между уплотнителем и коньком (см. рис. 4). Для жилых сооружений используется утепленная кровля из профнастила.

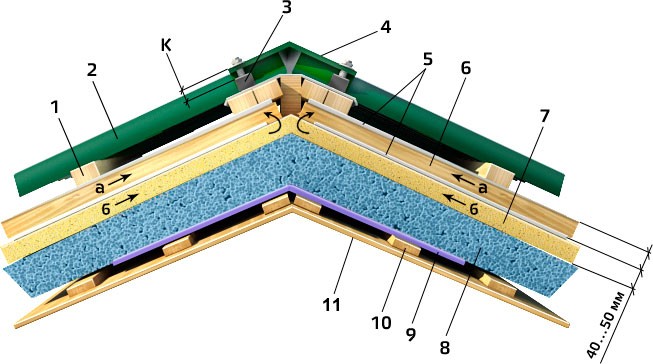

Рис. 5 – Схема утепленной кровли.

обрешетка; профнастил; уплотнитель; конек кровельный; гидроизоляционный материал; планка стропильная; стропильная нога; слой утеплителя; пароизоляционный материал; рейка потолочная; отделочный материал (вагонка, гипсокартон); а – зазор для вентиляции подкровельной; б – зазор между гидроизоляцией и уплотнителем для вентиляции.

Установка обрешетки и монтаж профнастила.

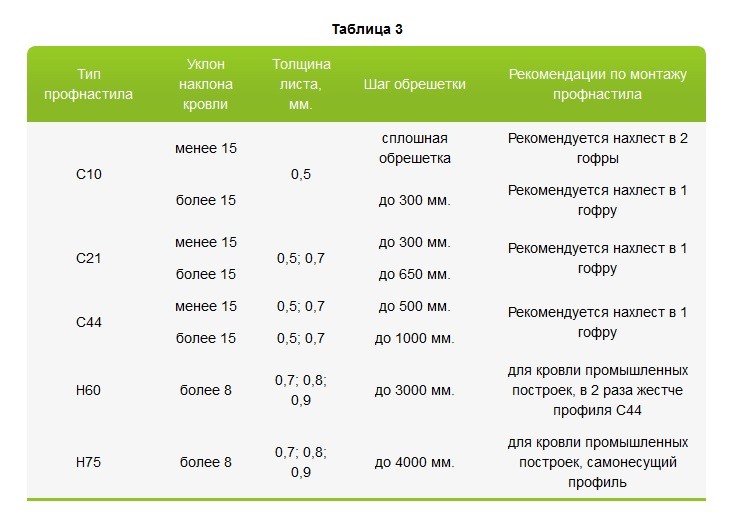

После укладки гидроизоляции закрепляются стропильные планки и доски обрешетки. Шаг обрешетки и тип профнастила подбирается с учетом угла наклона кровли. Необходимые данные для монтажа профнастила своими руками смотрите ниже в табл. 3. Чтобы обеспечить защиту крыши от сквозняков и ветра между фронтоном и краем кровли необходимо установить ветровые планки. Закрепляются планки при помощи саморезов с интервалом 200 – 300 мм. На фронтон нахлест планки составляет 100 – 150 мм.

Рис. 6 – Установка ветровой планки для защиты кровли из профнастила.

планка ветровая; саморезы с гальваническим антикоррозионным покрытием.

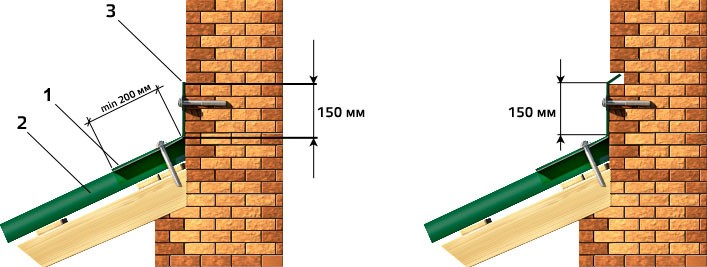

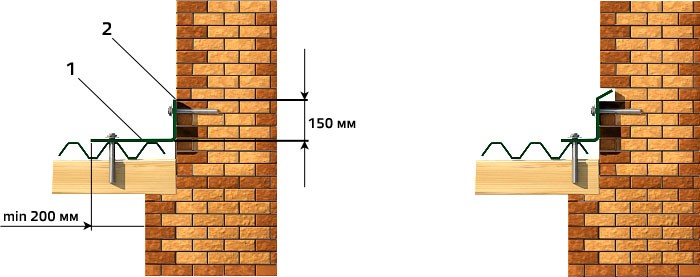

Для герметизации стыков между скатом и стеной устанавливаются угловые планки. Крепятся они саморезами с интервалом 200 – 300 мм. Минимальный нахлест планки на кровельное покрытие должен составлять 200 мм, тогда как нахлест на стену – 150 мм. Схема крепления углового и поперечного ската к стене изображена на рисунках 7 и 8.

Рис. 7 – Крепление углового ската к стене.

Рис. 8 – Крепление поперечного ската к стене.

Монтаж конька на кровлю из профнастила.

В целом устанавливается кровля из профнастила своими руками довольно легко. Завершающим этапом после установки обрешетки, укладки гидроизоляции и кровельного покрытия является монтаж конька. Конек для кровли выполняет одновременно и эстетические и защитные функции, закрывая щель на стыке кровельных материалов в верхней части крыши. Для кровли из профнастила можно выбрать простой, фигурный или черепичный конек. Монтаж его необходимо выполнять с подветренной стороны, т.е. со стороны крыши, где наблюдаются меньшие порывы ветра.

Установка конька для кровли из профнастила осуществляется на верхнее ребро кровли в верхний гребень профлиста. Для этого используются оцинкованные саморезы, интервал между которыми составляет около 200 – 300 мм. Если применяется несколько черепичных коньков, то нахлест одного на другой должен составлять 150 – 200 мм.

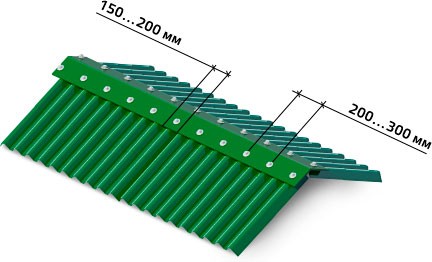

Рис. 9 – Установка конька на кровлю из профнастила.

Чтобы увеличить гидроизоляционные показатели кровли и обеспечить герметичность стыков, между коньковым элементом и кровельным материалом необходимо поместить уплотнительную прокладку. При этом между коньком и уплотнителем должен оставаться небольшой вентиляционный зазор. Торцевые части конька также необходимо закрыть заглушками (см. рис. 10).

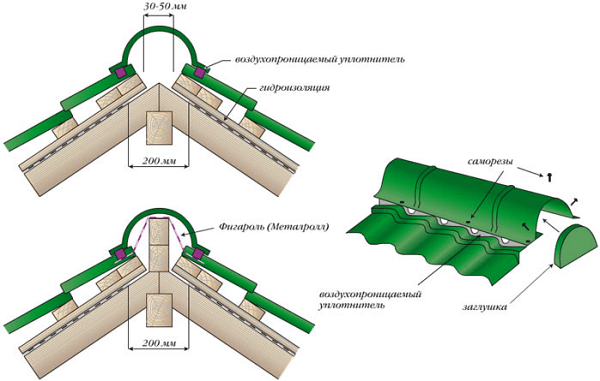

Рис. 10 – Конек для кровли из профнастила.
